PicoMemcard – Cartão de memória da PS1 feito com um RPi Pico

Antes de começar o artigo, gostaria de lembrar que a MoshBit Gaming não apoia qual quer tipo de pirataria informática. A cópia ilegal de conteúdos é crime!

Vindo diretamente de Itália e pelas mãos do hacker Daniele Giuliani (dangiu), o PicoMemcard é um projecto open source que utiliza um Raspberry Pi Pico como o “cérebro” de um cartão de memória para PSX.

Atualmente as grandes vantagens desta modificação são:

  • Transferência de saves diretamente do PC para o cartão de Memória, via USB;
  • Simulação perfeita do cartão de memória para PSX;
  • Carregar o FreePSXBoot e carregar backups em CD;
  • Ser estupidamente barato;



ambas versoes
Aqui podemos ver 2 versões do PicoMemcard

Existem 3 formas de implementar esta modificação:

  1. Com um cartão de memória velho/estragado/não oficial (arranjei os meus no ebay a 0.50€ cada)
  2. Adquirindo a PicoMemcard PCB. Com portes incluídos ficou a a 9.50€ (6€ PCB + 3.50€ portes c/ registo)
  3. Soldando o RPI Pico diretamente à porta 2 do cartão de memória na PSX (não recomendado)



Cartão de Memória

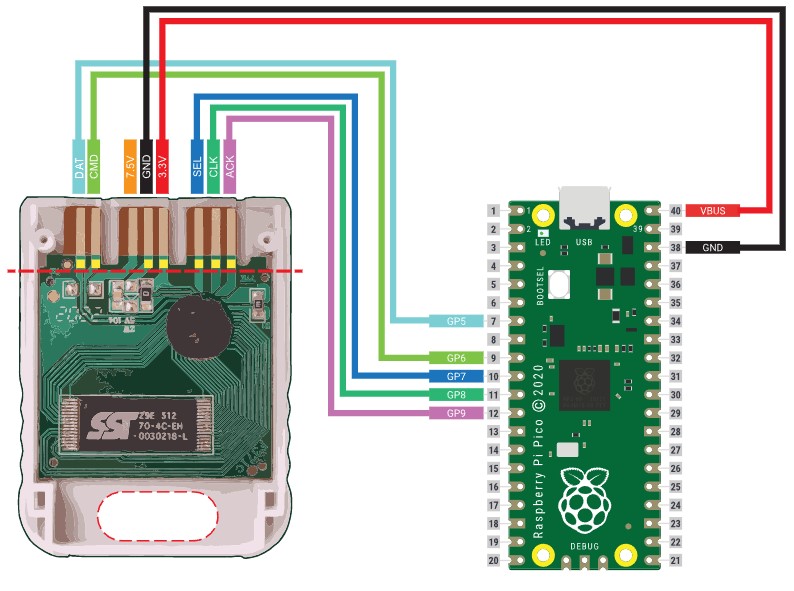

Esta é provavelmente a forma mais fácil e barata de fazer mod. Para tal basta termos um cartão de memória e soldar com cabo AWG 28. Utilizando o esquema a baixo

esquema

É um processo relativamente simples e o resultado fica muito bom.

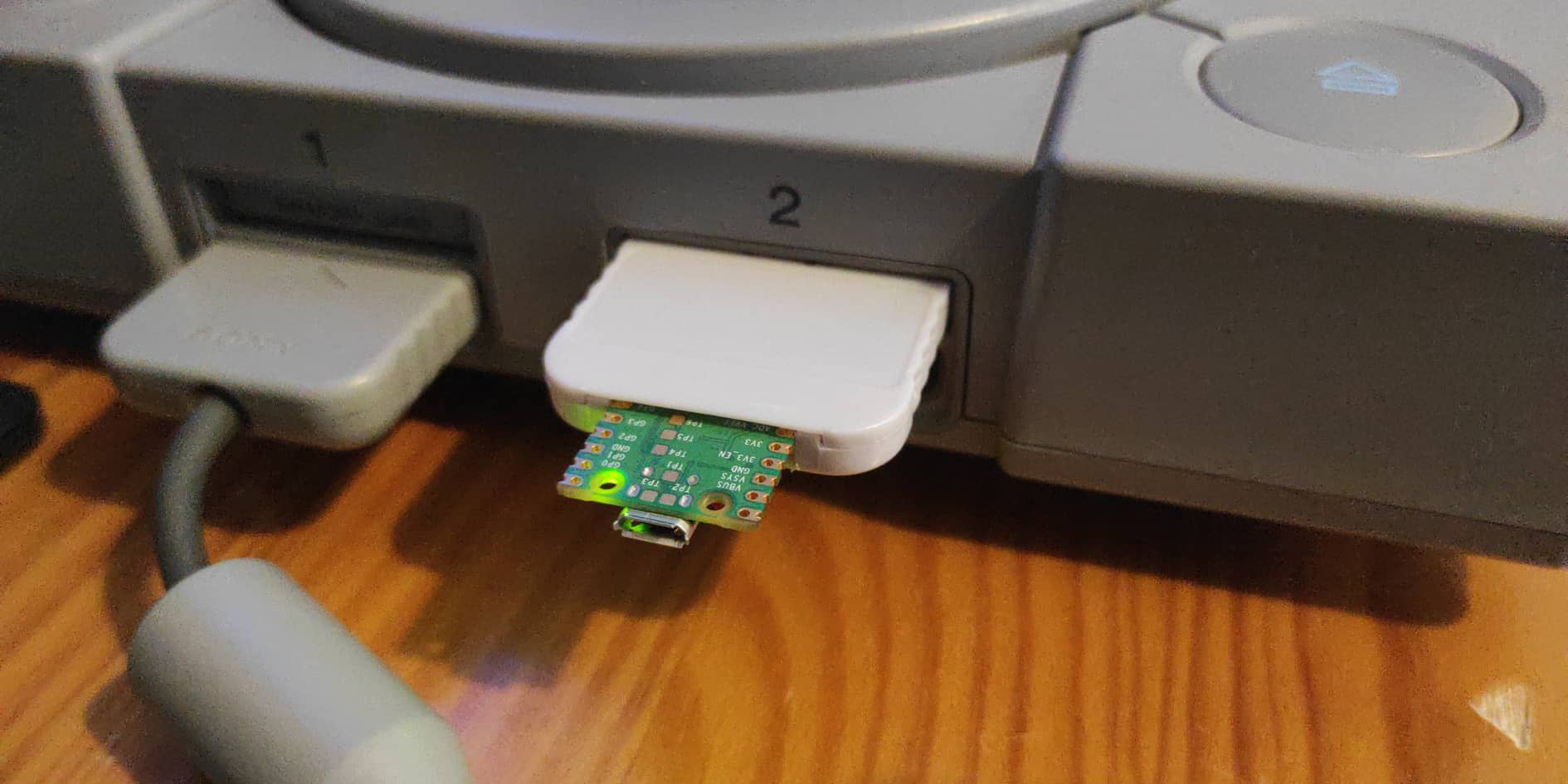

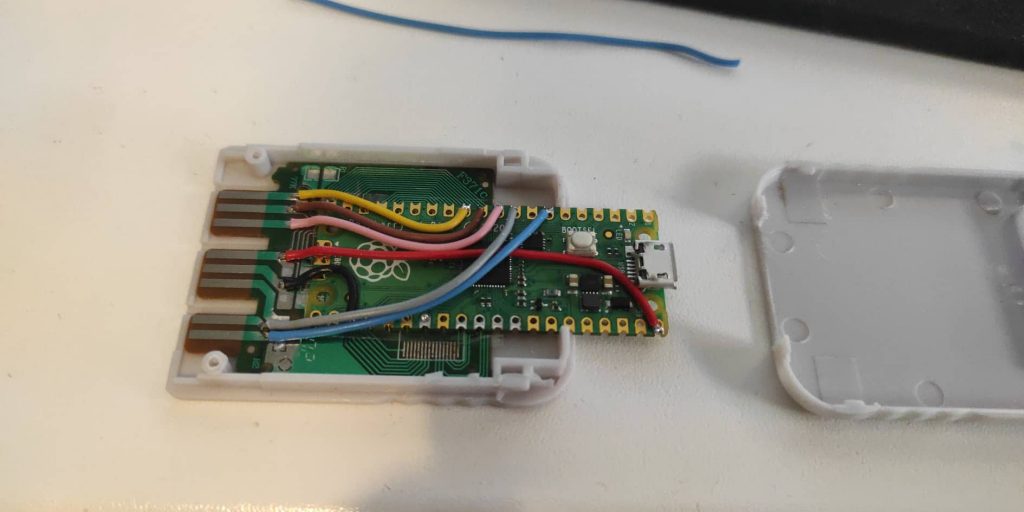

prototipo1
Resultado final facultado pelo Daniel Carapuço da Gaming Fun 80 PT

prototipo2
Resultado final facultado pelo Daniel Carapuço da Gaming Fun 80 PT

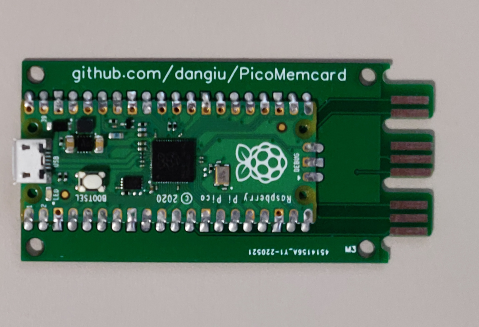

PicoMemcard PCB

Com o PicoMemcard PCB, basta alinhar o RPI Pico com as marcações e soldar os 40 pontos.

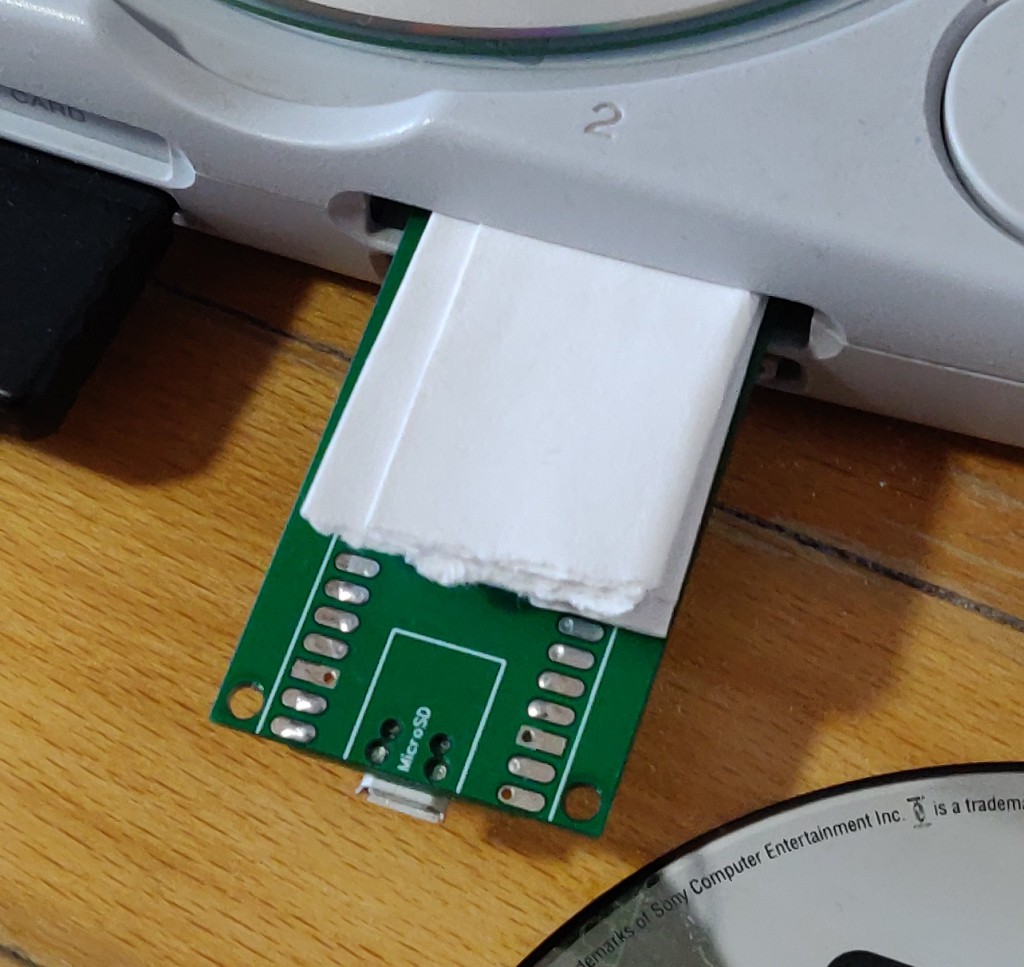

Como podem ver na imagem a baixo, com o PicoMemcard PCB. A placa liga diretamente no slot do cartão de memória 2, mas fica folgada. Daí a necessidade de inserir um “calço” em papel.

PicoMemcard PCB

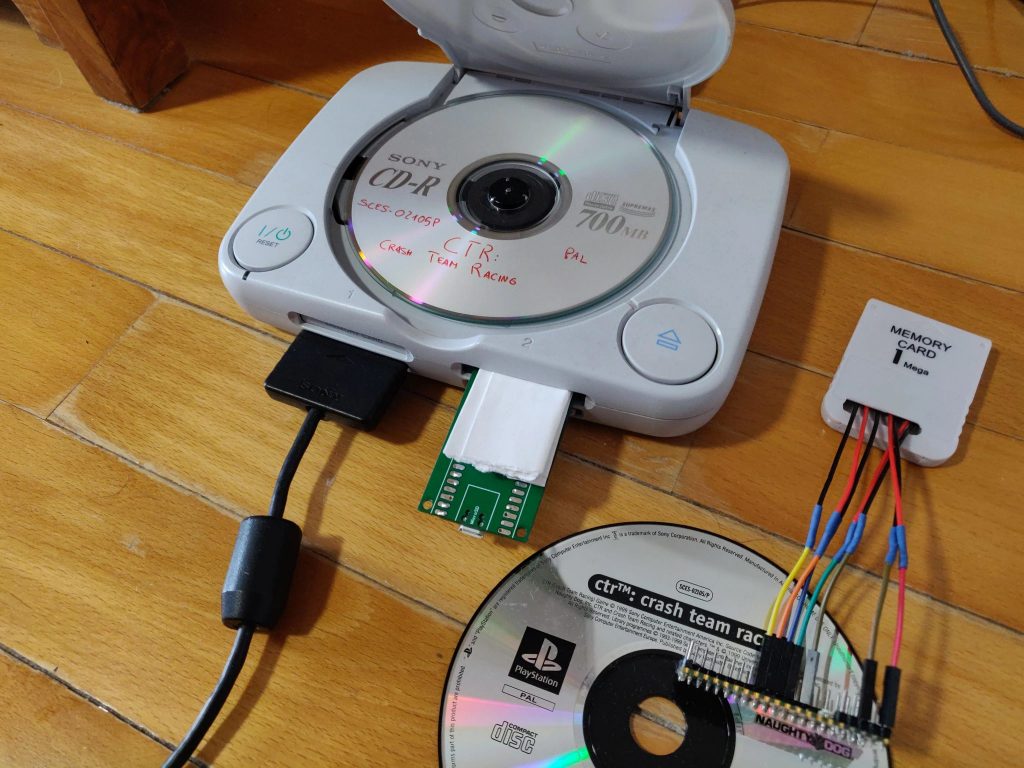

Testando o PicoMemcard PCB

Agora dizem-me vocês: “porque raio quero fazer isso se existem por aí alternativas como o MemCard Pro da 8BitMods”?

Como fã incondicional de projetos DiY e open source, a minha preferência vai sempre pender para o lado do projeto que vos estou a apresentar. No entanto, se formos ver os custos…

O MemCard Pro custa 65.03€ (+ portes + alfandega) e este mod varia entre os 5€ (RPI Pico + cartão do aliexpress) e os 14€ (RPI Pico + PCB).

A única coisa que tenho a reclamar, é não existir um modelo 3d para impressão de forma a termos o Pico dentro da caixa do cartão de memória.
